APx525B系列专为希望快速简便地进行音频测试的研发工程师和生产技术人员而设计。
APx525配备了两个平衡和两个非平衡模拟输入和输出，以及通过AES/EBU、TOSLINK和SPDIF的216k数字输入和输出。
APx526是APx525的四通道版本，专为汽车音频行业典型的四通道主机单元而开发。输入/输出可通过可选的数字串行（APx525和APx526）、HDMI + ARC（APx525）、PDM（APx525和APx526）和蓝牙（APx525和APx526）模块进行扩展。此外，可选的高级主时钟（AMC）模块可处理输入和输出时钟信号，以使APx52x系列与外部设备同步（反之亦然），并且AMC还支持抖动生成和分析（与高级数字、数字串行或PDM模块配合使用）。
特性
传递函数测量可利用任何宽带信号，为设备提供复频响应函数，包括幅值和相位（或实部和虚部）。
这一功能是APx软件序列模式的有力补充，它允许任何APx分析仪作为多通道动态信号分析仪或所谓的双通道FFT分析仪使用。借助传递函数和任何宽带信号（包括语音、音乐或噪声），APx用户现在可以评估其设备或系统的复杂频率响应、相干性和脉冲响应。
AP的传输功能可对多次采集进行无缝且重叠的分析。它还包含一种突破性的基于信号的触发机制，在开环测试应用中无需使用导频音，因此非常适合测试“智能”音频设备。
APx500测量软件是目前最先进的音频测量接口。用户可以直接在图形用户界面（GUI）中创建包含用户提示、限制和调用外部应用程序的复杂程序，从而节省时间和金钱，同时确保随时间推移的无痛更新，无需进行任何开发。
使用全面的APx API创建自定义接口和应用程序到应用程序的自动化。为Visual Basic.NET、C#、MATLAB、LabVIEW和Python提供了丰富的文档和示例。项目和自动化可以与全球任何地方的其他APx单元共享。
APx音频分析仪采用通用软件平台，使测试和结果更易于共享。所有测试设置都保存在一个项目文件中，便于在全球各地的研发和生产设施之间复制测试设置。项目文件与B系列和传统APx仪器均兼容，且每个项目都是自包含的，因此无需担心依赖性问题或链接中断。用户甚至可以在项目文件中嵌入波形文件和图像。
为了与客户、合同制造商或管理层共享测量结果，APx会自动生成内容丰富的图形报告，其中会突出显示通过/失败限值，并提供导出为PDF、HTML、Excel、CSV、RTF或MATLAB文件的选项。
该信号可在短时间内提供多个高分辨率结果，并允许APx用户将啁啾声用于测试场景中，其中信号可能作为文件在受测设备（DUT）上或连接到DUT的服务器上发起或终止。这一新功能对于开发智能设备（如智能音箱、智能手机）的人员尤其有用。
数字音频系统中的抖动可能会以输出信号中抖动边带的形式导致可听到的失真。抖动容差测试可以揭示由抖动引起的失真，但由于其难度大且耗时，在电路和组件的设计中往往被忽视。APx分析仪提供抖动生成和抖动分析功能，以简化抖动测试。
现代消费设备，如电视、蓝光播放器和接收器，通常使用S/PDIF、Toslink、HDMI等数字接口来传输音频信号。除了数字音频数据外，这些接口还会携带关于音频信号的辅助信息，即元数据。APx元数据监测器能够解码并显示从被测设备接收到的元数据值。
APx500软件为APx带来了多输入功能，使工程师能够在任何APx模块化音频分析仪或APx515分析仪上激活第二种输入类型，并同时对模拟和数字信号进行测量。
这一功能，结合最高的通道数量和最广泛的数字输入/输出范围，为APx用户提供了关键的跨领域洞察力，并有机会缩短测试时间。

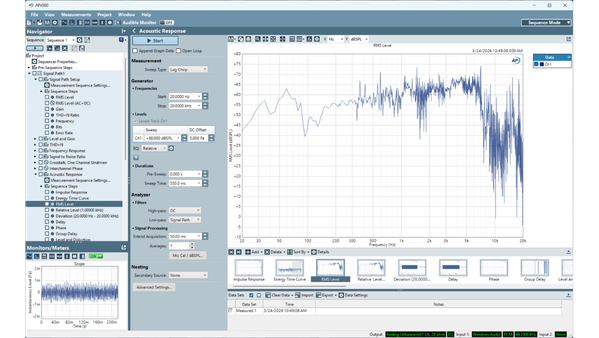

APx500 音频测量软件
规格参数与系统要求
正弦波频率范围
0.1Hz至80.1kHz频率精度
3 ppmIMD测试信号
SMPTE（美国电影电视工程师协会）、MOD（调制解调器）、DFD（数字电影设备）、DIM（数字影像管理）最大振幅（平衡）
21.21 Vrms振幅精度
±0.03 dB平坦度（5 Hz–20 kHz）
±0.008 dB残余总谐波失真+噪声（22 kHz带宽）
–105dB + 1.4 µV
通常<–108 dB (1 kHz, 2.5 V)模拟输出配置
不平衡&平衡数字输出采样率
27 kS/s to 200 kS/s
27 kS/s to 108 kS/s 光学采样率杜比/DTS生成器
是（编码文件）
最大额定输入电压
230 Vpk最大带宽
>90 kHz
>1 MHz [带宽为BW52]
IMD测量能力
SMPTE（美国电影电视工程师协会）、MOD（苹果公司开发的一种音频文件格式）、DFD（数字电影数据）、DIM（数字中间片）振幅精度（1 kHz）
±0.03 dB振幅平坦度（20 Hz–20 kHz）
±0.008 dB残余输入噪声 (20 kHz BW)
1.3 µV残余总谐波失真+噪声 (20 kHz BW)
–105 dB + 1.4 µV
通常 <–108 dB (1 kHz, 2.5 V)通常 <–110 dB (1 kHz, 2.5 V-安装了AG52选项)
个体谐波分析仪
d2–d10最大FFT长度
1248K点直流电压测量
是
微软Windows 10（64位）操作系统。
USB 2.0或USB 3.0（若使用可选切换器或DCX-127，则需要两个接口）
处理器需为英特尔i5或更高型号，主频至少为2.5 GHz（同时支持具有类似规格的AMD处理器）
至少需要8GB内存。强烈建议使用16GB内存。
互联网连接或USB Type A接口（用于访问APx500软件进行安装）
至少需要1.5GB的可用硬盘空间（建议将操作系统安装在固态硬盘（SSD）上）
一台彩色显示器和至少支持SXGA（1280 X 1024）视频图形的显卡。（建议视频分辨率为1900 x 1080或更高）
更多详细信息，请参见我们的 AP软件与Windows兼容性图表
系统性能对处理器速度很敏感；处理器速度越快，结果产出速度也越快。
APx500是数据密集型的，建议不要同时运行其他数据密集型应用程序。这包括Audio Precision AP2700、APWIN或ATS。
APx52x B系列音频分析仪套件
浏览所有配件

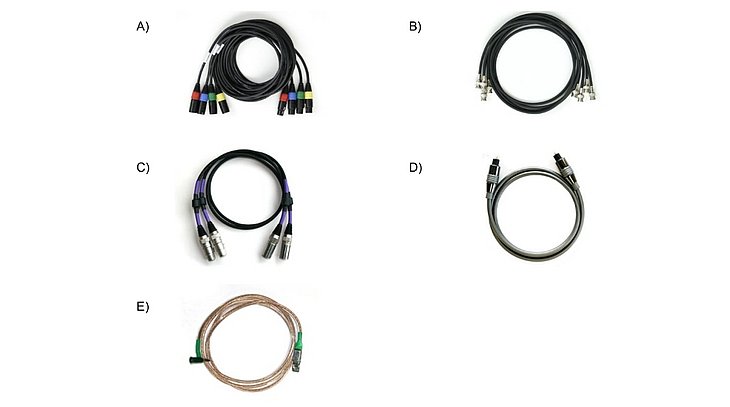

APx525线缆套件
包括：
(4) XLR-M至XLR-F平衡模拟音频线缆（红色、黄色、绿色、蓝色）。
(4) BNC-M至BNC-M的模拟或数字同轴电缆。
(2) XLR-M至XLR-F平衡数字音频电缆（紫色）。
(1) Toslink光纤线。
(1) 接地母线。

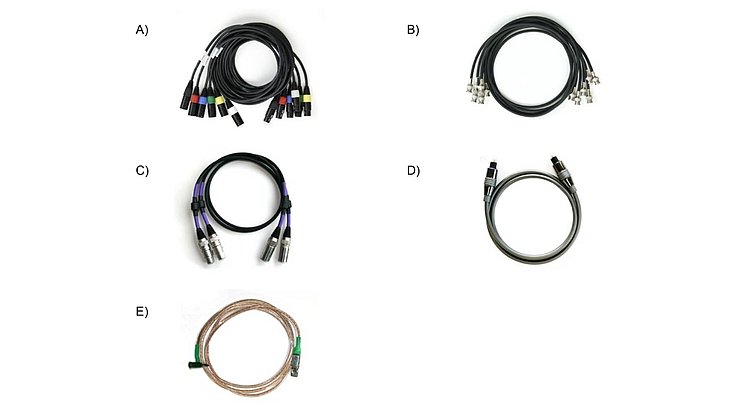

APx526线缆套件
包括：
(6) XLR-M至XLR-F平衡模拟音频线缆（红色、黄色、绿色、蓝色、白色、黑色）。
(6) BNC-M至BNC-M的模拟或数字同轴电缆。
(2) XLR-M至XLR-F平衡数字音频电缆（紫色）。
(1) Toslink光纤线。
(1) 接地母线。
