尽管成本低，APx515B系列是针对生产测试进行优化的一流乐器音频分析仪。它提供了速度、性能、自动化、可靠性和易用性的强大组合，提供了-106 dB的典型THD+N、1.2 M点FFT和高达216k的数字I/O，以及所有APx B系列音频分析仪的一键自动化和易用化。APx515既可以作为具有自己用户界面的独立测试单元运行，也可以由主机控制。NET或LabVIEW应用程序。在任何一种情况下，操作员都可以用键盘、脚踏开关或条形码扫描仪控制APx515，或者系统可以完全自动化。还支持切换器和外部设备，如通过/失败灯。
特性
传递函数测量使用任何宽带信号为设备提供复频率响应函数，包括幅度和相位（或实部和虚部）。
此功能是APx软件序列模式的强大补充，允许任何APx分析仪用作多通道动态信号分析仪或所谓的双通道FFT分析仪。通过传递函数和任何宽带信号，包括语音、音乐或噪声，APx用户现在可以评估其设备或系统的复杂频率响应、相干性和脉冲响应。
AP的传递函数提供了对多次收购的无缝和重叠分析。它还包括一个突破性的基于信号的触发，消除了开环测试应用中对导频音的需求，使其成为测试“智能”音频设备的理想选择。
APx音频分析仪使用通用软件平台，使测试和结果更容易共享。测试的所有设置都保存在一个项目文件中，这使得在世界任何地方的研发和生产设施之间复制测试设置变得容易。项目文件与B系列和传统APx仪器兼容，每个项目都是自包含的，因此永远不用担心依赖关系或链接中断。用户甚至可以在项目文件中嵌入波形文件和图像。
为了与客户、合同制造商或管理层共享测量结果，APx会自动生成丰富的图形报告，突出显示通过/失败限制，并可选择导出为PDF、HTML、Excel、CSV、RTF或MATLAB文件。
数字协议分析
现代消费类设备，如电视、蓝光播放器和接收器，通常使用S/PDIF、Toslink、HDMI等数字接口来传输音频信号。除了数字音频数据之外，这些接口还携带关于音频信号的辅助信息、元数据。APx元数据监视器在从被测设备接收元数据值时对其进行解码和显示。
标准测量
-相声
-直流电平
-直流电平扫描
-DUT延迟
-频率测量
-频率响应
-通道间阶段
-水平和增益
-电平比
-测量记录仪
-噪音
-通过/失败
-Q峰值噪声
-SINAD
-信号采集
-信噪比
-步进频率扫描
-阶梯式水平扫描
-TEDS数据
-THD+N
-传递函数
APx500软件能够使用对数扫频正弦或啁啾测试信号进行开环测量。该信号在短时间内提供了多个高分辨率的结果，现在APx用户可以在测试场景中使用啁啾，其中信号可以作为被测设备（DUT）或连接到DUT的服务器上的文件发起或终止。这种能力对开发智能设备（如智能扬声器、智能手机）的人特别有帮助。
使用APx515分析仪的开环啁啾功能需要至少一个包含支持的啁啾测量的软件选项或捆绑包（例如APX-SW-ACC、APX-SPK-RD）。
APx500软件版本6.0为APx带来了多输入功能，允许工程师在任何APx模块化音频分析仪或APx515分析仪上激活第二种输入类型，并对模拟和数字信号同时进行测量。这种新功能，再加上最高的通道数和最广泛的数字I/O，为APx用户提供了关键的跨域洞察力，并有机会减少测试时间。

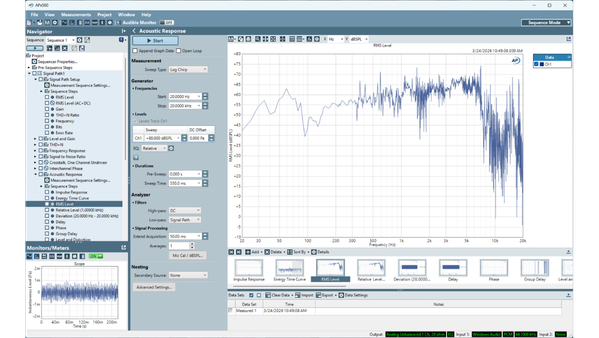

APx500音频测量软件
规格参数与系统要求
正弦频率范围
2.0 Hz 至 80.1 kHz频率精度
3 ppmIMD测试信号
SMPTE, MOD, DFD最大振幅（平衡）
16.00 Vrms振幅精度
±0.05 dB平坦度（5 Hz–20 kHz）
±0.010 dB模拟输出配置
不平衡、平衡、共模数字输出采样率
27 kS/s to 200 kS/s
27 kS/s to 108 kS/s 光学Dolby / dts 生成器
是（编码文件）
最大额定输入电压
125 Vpk最大带宽
>90 kHzIMD测量能力
SMPTE, MOD, DFD振幅精度（1kHz）
±0.05 dB振幅平坦度（10 Hz–20 kHz）
±0.010 dB残余输入噪声（20kHz BW）
1.4 µV个体谐波分析仪
d2–d10最大FFT长度
1024K 点直流电压测量
是
剩余THD+N（20kHz BW）
-102 DB +2.0 µV
典型值<-106 DB（1kHz，20.V）
微软Windows 10（64位）操作系统
USB 2.0或USB 3.0（可选切换器或DCX-127使用需要两个）
运行时钟速度至少为2.5 GHz的Intel i5或更高处理器（也支持具有类似规格的AMD处理器）
至少8 GB RAM。强烈建议使用16 GB。
互联网连接或USB Type A端口（用于访问APx500软件进行安装）
至少1.5 GB的可用硬盘空间（建议使用SSD作为操作系统驱动器）
至少支持SXGA（1280 X 1024）视频图形的彩色显示器和视频卡（建议使用1900 X 1080或更高的视频分辨率）
更多详细信息请参阅我们的AP软件和Windows兼容性图表
系统性能对处理器速度很敏感；更快的处理器将产生更快的结果
APx500是数据密集型的，建议不要同时运行其他数据密集型应用程序。这包括音频精度AP2700、APWIN或ATS。
